天正电气8.2版本是一款实用方便的制图工具，专为电路电气图所设计，让所有的绘制方案都更加贴近与电气设计行业，帮助从业人员更好的完成日常所需功能，并装载了各种丰富强大的功能，让你轻松解决各种问题，有需要的朋友就快来旋风软件园下载吧！

天正电气简介

TElec8.2版本软件支持CAD2010、CAD2011，不仅适用于民用电气设计亦适用于工业电气设计，新增“高压短路电流计算”模块，支持任意搭建系统图，自动转换成阻抗图，提取图形数据自动计算，可同时计算多个短路点的短路电流，极大提升设计效率；新增“提取清册”功能，从用户系统图中提取相关电缆数据自动导出到清册表；优化电缆敷设规则，提升敷设效率；优化“滚球避雷”模块，可支持多个保护高度的联合防护范围的计算……

天正电气8.2版

天正电气公司背景

天正公司是1994年成立的高新技术企业。十多年来，天正公司一直以诚心实意为建筑设计者提供实用高效的设计工具为理念，应用先进的计算机技术，研发了以天正建筑为龙头的包括暖通、给排水、电气、结构、日照、市政道路、市政管线、节能、造价等专业的　建筑CAD系列软件。如今，用户遍及全国的天正软件已成为建筑设计实际的绘图标准，为我国建筑设计行业计算机应用水平的提高以及设计生产率的提高做出了卓越的贡献。目前，天正公司在专注建筑设计领域的基础上，为自己制定了更高、更强的目标，正在研发智能设计软件和管理软件并最终形成设计单位的协同作业系统。未来，天正公司将一如既往地本着切实把握用户需求的原则，继续引领和推动建筑设计行业的发展。

天正电气8.2汉化版

天正电气8.2正式版使用方法

一、电气平面绘制

1.平面设备布置时，设备输出界面采用了浮动式窗口结合动态预演，所见即所得。多种布置方式如：【弧线均布】【两点均布】【矩形布置】【扇形布置】【沿线单布】【穿墙布置】等(如右图→左侧菜单部分)满足实际绘图的各种需求布置动照平面设备，最后进行自动接线，在很大程度上提高了工作效率。特别值得一提的是，各种沿墙命令在各种条件下都可得到您满意的插入角度。此外，还提供【设备替换】、【设备旋转】等丰富的编辑工具，可针对于整张平面图所有同名设备进行修改，并且所连导线可智能做相应位置调整

2.天正电气8将平面图分为普通照明、应急照明、动力、消防、通讯5个层，另外还提供4个备选导线图层，用户在可根据自己的需要定制图层。天正电气7可以支持用户自定义的图层名称。利用【图层管理】可通过层切换使强、弱电平面图绘制在同一条件图上;提供图层操作简化命令，如：“11”只关选择层，并可通过自定义工具条的功能来修改简化命令。系统预定义各层导线的宽度、颜色、默认标注、线型(包括避雷，广播，TV等特殊线型)，用户可根据个人习惯配置

3.天正电气8支持LINE作为导线，使用CAD命令(格式刷)实现将普通LINE、PLINE刷为天正导线;【特性匹配】还可以实现对导线及设备的信息匹配。新增【线型管理】实现自定义线型功能，可以定制、修改、删除各种带文字线型，可随初始设置一起保存。此外，还提供“编辑导线”“导线置上”、“导线圆角”、“断导线”、“导线连接”等丰富的编辑工具。导线编辑命令，可针对于整张平面图所有导线的颜色、宽度、线型、标注进行修改;天正电气8可以双击某导线实现对该导线所有信息的修改

4.标注与材料统计所依据的设备数据可在【设备定义】命令中整体赋值所有设备均提供可扩充信息库，动态标注简单明了。采用"自定义对象"技术使标注成为一个整体，修改、拖拽非常方便

二、系统图绘制

1.天正电气可绘制各种一次、二次接线图及弱电系统图

2.TElec8提高了智能化自动生成水平。既可自动绘制照明系统、动力系统这样的标准方案，也可自动绘制用户自定义配电箱系统图(上图)以及低压单线系统图(下图)。特别推荐使用的【系统生成】命令可从平面图自动生成系统图并可根据用户的选择实现每条回路不同的功率因数和需用系数，自动计算电流，并将各回路的相关数据用表格的方式直观的展现给用户;各回路数据修改直观、方便，用户可选择平衡相序，进行负荷计算;在绘制系统图的同时还会完成对整个系统的标注。TElec8还提供有线电视和消防弱电系统图的自动生成及材料统计功能。此外，系统提供的【元件插入】【替换】【移动】【复制】等一系列编辑工具，令您繁重的绘图变得轻松、自由

三、电气计算

天正电气8提供全面的电气计算功能，适用于建筑电气设计。包括：逐点照度、照度计算(利用系数法)、负荷计算、无功功率补偿、高压短路电流计算、低压短路电流计算、继电保护计算、电压损失计算、年雷击次数

其中:

1.【逐点照度】可计算空间每点照度，显示计算空间最大照度、最小照度值。支持不规则区域的计算，充分考虑了光线的遮挡因素，可绘制等照度分布曲线图，输出Word计算书。

2.【照度计算】采用利用系数法，可根据房间面积和要求的平均照度计算应布灯具数量，并根据计算结果核算功率密度;既可选多种灯具种类和众多灯具型号，也可根据灯具光强由用户自定义灯具。

3.【电压损失】可计算多负荷点条件下供电线路的电压损失，也可根据电压损失值反算线路长度。

4.【短路电流】计算模块用于计算供电系统的短路电流。

5.【无功补偿计算】用于计算工业企业中的平均功率因数。

6.【负荷计算】需要系数法，既可以从自动生成的系统图中读取数据进行计算;也可以由用户手动输入各级线路数据，进行三相平衡负荷计算，自动计算“无功补偿”，及进行变压器选型。各计算结果均可出WORD或EXCEL计算书文件进行保存。

四、电气绘图

TELEC8.0增加工业菜单，新增了“三维桥架”、“电缆敷设”、“变配电室”等模块。桥架设计支持二维、三维同步设计、自动标注与材料统计;“电缆敷设”可进行自动电缆敷设，生成电缆敷设图，自动标注，每一条电缆路径都可在三维中查看，电缆长度及穿管长度导出到器材表自动分类汇总，极大提升设计效率

五、提取清册

支持多个系统图中同时提取电缆起点、终点、电缆编号等基础数据;最终将提取结果导入用户现有电缆清册文件

六、三维桥架

可方便绘制多层桥架及三维支吊架，绘制过程中自动生成弯通、三通、四通、变径等构件，可自动生成垂直段桥架及相应垂直构件，桥架各部分构件相互关联，拖动一部分其余相关连部分随之联动，可自动进行桥架标注，自动编码以及构件统计

七、电缆敷设

导入“电缆清册表”、“电价表”，可自动进行电缆敷设，自动绘制电缆敷设图，自动计算每一回路的电缆长度;也可逐条手工敷设，统计电缆及穿管长度，导出清册，并可导出器材表分类汇总;方便查询每一条电缆路径，该路径自动高亮显示，可对已经敷设的电缆进行自动标注

八、变配电室

快速绘制配电柜及电缆沟的平、立、剖面图。方便对电缆沟及配电柜的参数化编辑，配电柜尺寸、编号可自动生成、调整。自动生成变配电室剖面图

九、高压短路

支持用户任意搭建主接线系统图及阻抗图，并可由主接线图自动转换阻抗图，通过提取阻抗图数据自动进行高压短路电流计算并计入电动机反馈电流;同时计算多个短路点的短路电流(三相短路电流及不对称短路电流计算)，计算结果可生成CAD表格和WORD计算书，整个计算过程无需进行星角转换、无需人工查表，智能化的数据处理方式极大提升了计算效率及精度

十、接地避雷

可自由绘制避雷针、避雷带，绘制接地线、接地极。对于天正建筑条件图，可自动生成避雷带。【滚球避雷】支持多针(线)二维、三位避雷，移动避雷针(线)其二维、三维保护区域随即更新，可任意编辑、修改避雷针(线)参数。通过绘制PL线的建筑物外轮廓，并可对其赋高度值，查看建筑物避雷三维状态图，同时可查看任意针(线)的三维保护范围。【年雷击数计算】用来计算建筑物的年预计雷击次数

十一、文字表格

用天正可方便地书写和修改中西文混合文字，可使组成天正文字样式的中西文字体有各自的宽高比例，方便地输入和变换文字的上下标，输入特殊字符。表格命令其人机交互界面也使用了类似Excel的电子表格编辑对话框界面(可与Excel进行导入导出)，用户可以完整地把握如何控制表格的外观表现，制作出有个性化的表格。表格对象除了独立绘制外，还在材料表自动统计等处获得应用

十二、全新图库

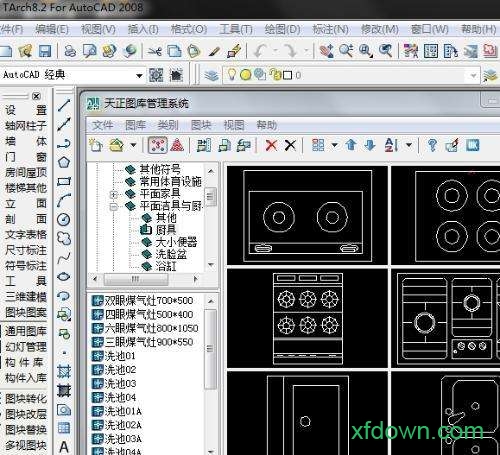

天正的图库管理程序界面是使用MFC面向对象技术编制的全新对话框界面，图块检索使用分类明晰的树状目录结构。类别区、名称区和图块预览区之间也可随意调整最佳可视大小及相对位置，采用了平面化工具栏，支持拖动技术，符合Windows新版本的外观风格与使用习惯

十三、菜单与工具条

具有图标与文字菜单项的屏幕菜单，新式推拉式屏幕菜单支持鼠标滚轮滚动操作，层次清晰，最大级数不超过3级。智能化右键菜单，智能感知激活对象类型，动态组成相关菜单并自动提示各项功能，菜单编制格式向用户完全开放。

特有的自定义的工具条，用户可以随意生成个性化配置，并可定义各操作的简化命令，适合用户习惯

十四、在线帮助

TElec8【在线帮助】和【在线演示】使用户上手更容易!电气常用规范查询电子手册，提供常用的导线载流量、穿管直径等数据信息，边绘图边查阅，甩掉图板的同时甩掉设计手册。同时提供超值建筑规范查询和电气规范查询，以HTML帮助形式内置几十本常用电气工程设计规范和常用建筑法律条文
