Multisim10仿真软件快速入门教程

　　Multisim10仿真软件快速入门教程：

　　1．1 数字电子产品原理图设计步骤
　　一般而言，数字电子产品原理图的设计可分为三个步骤。
　　1．根据逻辑功能要求确定输入输出关系
　　2．根据输入输出关系选择逻辑器件
　　3．绘制原理图
　　借用Multisim10提供的强大功能实现数字电子产品原理图的绘制与仿真。
　　1．2 创建电路图
　　1．启动操作
　　启动Multisim10以后，出现以下界面，如图1-1所示。

　　启动后出现的窗口如图1-2所示。

　　选择文件/新建/原理图，即弹出图1-3所示的主设计窗口。

　　2．添加元件

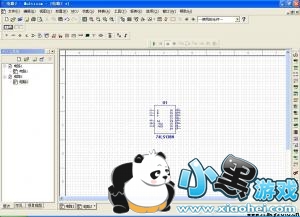

　　打一开元件库工具栏，单击需要的元件图标按钮如图1-4，然后在主设计电路窗口中适当的位置，再次单击鼠标左键，所需要的元件即可出现在该位置上如图1-5所示。

　　双击此元件，会出现该元件的对话框如图1-6所示，可以设置元件的标签、编号、数值和模型参数。
　　3．元件的移动、
　　选中元件，直接用鼠标拖拽要移动的元件；
　　4．元件的复制、删除与旋转
　　选中元件，用相应的菜单、工具栏或单击鼠标右键弹出快捷菜单，进行需要的操作。
　　5.放置电源和接地元件
　　选择“放置信号源按钮”弹出如图1-7的对话框，可选择电源和接地元件。
　　6．导线的操作
　　（1）连接。鼠标指向某元件的端点，出现小圆点后按下鼠标左键拖拽到另一个元件的端点，出现小圆点后松开左键。
　　（2）删除。选定该导线，单击鼠标右键，在弹出的快捷菜单中单击“delet”。
　　1．3使用仪表
　　如图1-3主设计窗口中，右侧竖排的为仪表工具栏，常用的仪表有数字万用表、函数发生器、示波器、波特图仪等等，可根据需要选择使用。
　　例 万用表的选用
　　（1）调用数字万用表
　　从指示部件库中选中数字万用表，按选择其它元件的方法放置在主电路图中，双击万用表符号，弹出参数设置对话框如图1-8所示。
　　（2）万用表设置
　　单击万用表设置对话框中的“设置”弹出图1-9万用表设置对话框，进行万用表参数及量程设置。
　　万用表参数及量程设置
　　其它仪表的使用同万用表类似，不再累述。
　　1．4实时仿真
　　三态门分时传送电路，左上角菜单栏下方是仿真开关，用鼠标左键单击仿真开关，就开始实时仿真。
　　1-10三态门分时传送电路
　　1．5保存文件
　　1．电路图绘制完成，仿真结束后，执行菜单栏中的“文件/保存”可以自动按原文件名将该文件保存在原来的路径中。
　　2．单击左上角菜单栏中的“文件/另存为”弹出对话框如图1-12所示。
　　在对话框中选定保存路径，并可以修改文件名保存。
