　　作为百度和联想的联合作品，newifi mini这是联想新一代路由器，作为newifi mini的粉丝之一，这边PC6苹果网小编为大家带来newifi mini拆机详细_newifi mini拆解图集全过程。

　　既然是拆解篇，那就闲话不多说，直接进入正题

　　主板总览 正面主要的三颗芯片：
　　1.联发科 MT7620A主控芯片
　　2.MT7612E 2T2R千兆无线芯片
　　3.华邦128MB内存颗粒

　　主板正面总览可以看出来大厂的设计风范，模块化的设计思路让几个主要芯片看起来错落有致，不杂乱，有条理。预留了屏蔽罩位但是没有加屏蔽，估计是综合了散热需求和屏蔽考量之后的取舍。

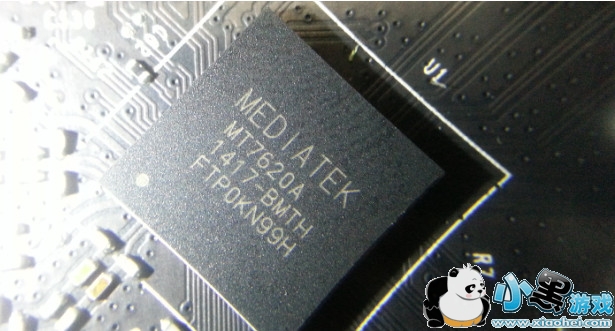

　　首先 是7620A 芯片 这是大家很熟悉的一款芯片方案了，小度路由、磊科NO1、极路由1s/2、小米mini和魔豆等等新兴的智能路由大多用的是联发科的这款解决方案，包括如意云一代和华硕RT-N14u，也是使用的这个芯片的精简版7620N，这也是近两年路由器市场最为热门的一款芯片

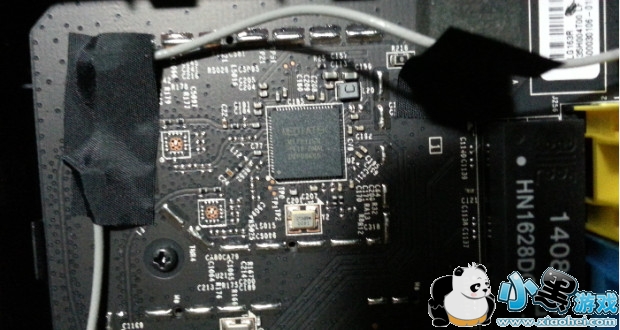

　　其次 是7612E无线千兆芯片
　　这款芯片在2014的上半年都还见得不多，搭配7620A是绝佳的组合。在性能方面，它可以提供高达867mbps的2T2R 5GHz无线速率，相比前一代的300mbps的速度 提升了将近两倍，达到了上一代无线速率的三倍

　　特写一张

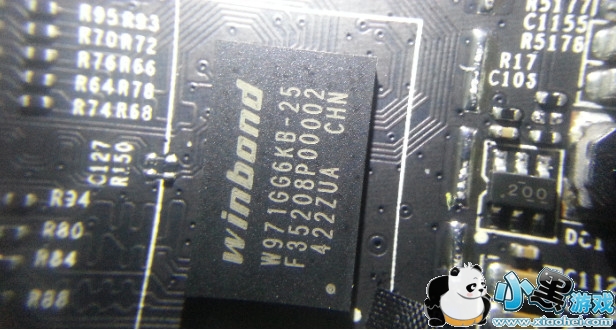

　　最后，是内存芯片特写

　　主板正面除了几块大芯片之外，还有很多重要的小芯片：

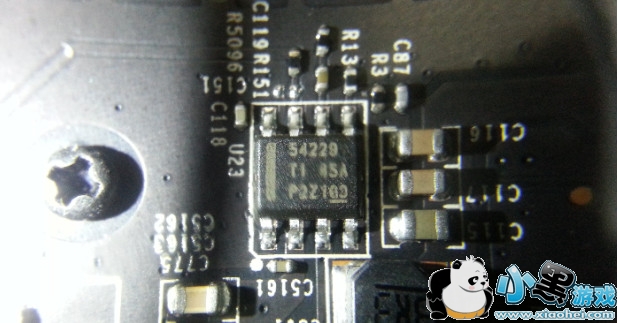

　　这里要着重提一下这个不起眼的小芯片 来自德州仪器公司的电源管理芯片，相比国产的和日系的芯片，可靠性更高，性能更稳定，当然价格也更贵。在这个细节之处，可以体现出联想在这款路由器上下的功夫，以及对消费者满满的诚意。

　　这个是LNA(低噪声放大器)，要想路由器穿墙性能好，只有PA（功率放大器）还不够，需要LNA配合，才能得到好的穿墙效果。因为连接网络的过程需要数据的交互，既有客户端发出的请求数据，也有路由响应请求的回复数据。有了LNA配合PA，路由器的收发能力和范围都得到了提升，这样就能达到较好的wifi体验。

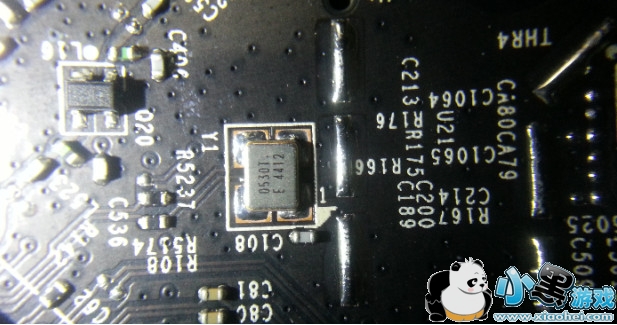

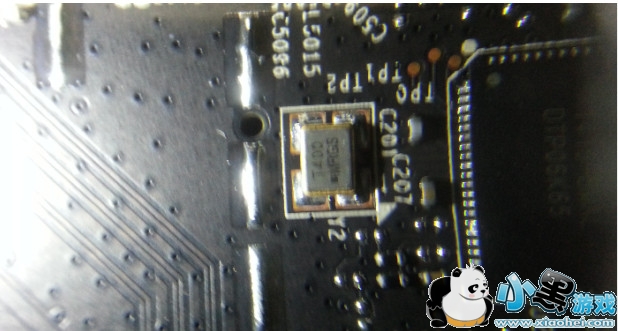

　　两个贴片晶振，分别给主控芯片7620A和无线千兆芯片7612E提供脉冲。在百元价位的国内传统路由大厂的产品里，贴片晶振是很少见的，拆开基本都会是一个传统的高企的铁壳式的晶振，体积是贴片晶振的数倍。在电路板这样高度集成化的地方，集成度就是金钱。贴片晶振的使用，更说明了细节之处可见真章。

　　两根天线通过ipx插座和主板相连，用胶布固定，更换天线将更加方便，并且更为主要的好处在于回路阻抗将更可控。传统焊接式的方法连接天线，回路阻抗取决于焊接点的焊接质量和焊锡材料质量，所以理论设计天线阻抗匹配时，不可控性大大增多。相比之下，使用插座连接可以将阻抗值控制在预期范围内，直观的来说，产品之间的差距小，不同个体间的性能波动小。

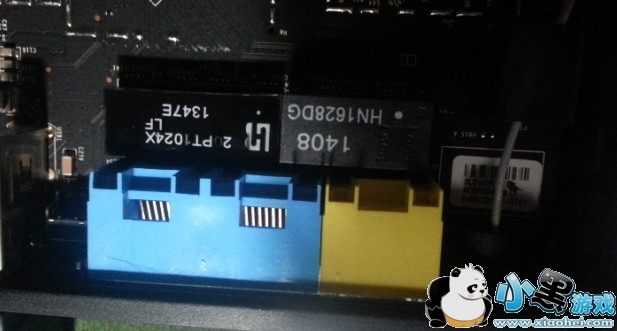

　　网络变压器特写

　　主板背面比较简洁，主要的芯片只有一颗，那就是16MB的华邦闪存颗粒，对于带usb口的路由来说，16m用来装固件绰绰有余。

　　拆解的部分就到这里。
