DIY iphone4内置无线充电,点金石改装iphone4无线充电

　　准备材料：

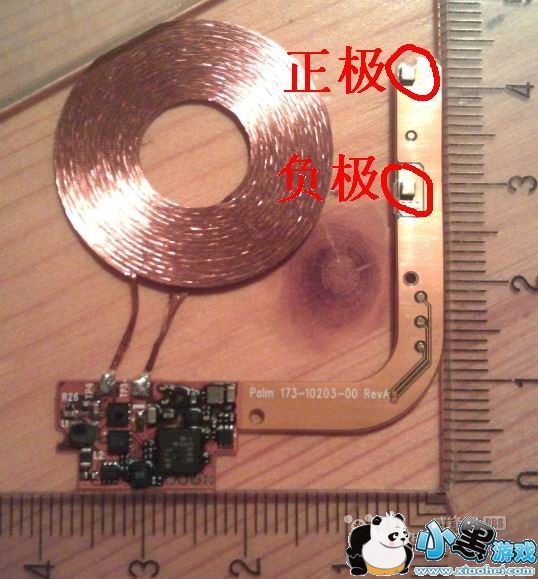

　　1.pixi单独线圈

　　2.单点金石(无线充电底座)

　　3.点金石三件套(充电器+充电线+点金石)

　　

　　

　　

　　

　　可能有很多人都知道了，但看到还有人存在疑问，因为苹果USB dock接口数据线，从出来到现在出现过至少4种不同针脚的线，虽然说dock接口内针脚个数不同，但基本都可以通用的，(其实4针和5针的数据线只是比6针的数据线少了1到2个地线而已，不影响数据传输和充电的)下面是各针脚定义，以备各位查看

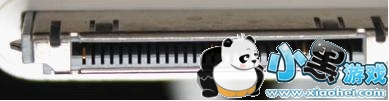

　　dock:

　　1 Ground (-) 地 *

　　2 Line Out - Common Ground (-) 线路输出 地*

　　3 Line Out - R (+) R声道线路输出

　　4 Line Out - L (+) L声道线路输出

　　5 Line In - R (+) R声道线路输入

　　6 Line In - L (+) L声道线路输入

　　7

　　8 Video Out - Composite Video (for ipod colour when slideshow activated) 复合视频输出 (只有彩屏的ipod有效)******

　　9

　　10

　　11 Serial GND RS-232串口 地

　　12 Serial TxD RS-232串口 TxD

　　13 Serial RxD RS-232串口 RxD

　　14

　　15 Ground (-) 地 **

　　16 USB GND (-) USB电源负极 **

　　17

　　18 3.3V Power (+) 3.3V电源正极

　　19 Firewire Power 12 VDC (+) 1394火线12V电源 正极 ***

　　20 Firewire Power 12 VDC (+) 1394火线12V电源 正极***

　　21 Accessory Indicator 附件识别接口 ****

　　22 FireWire Data TPA (-) 1394火线数据 TPA(-)

　　23 USB Power 5 VDC (+) USB 5V 电源 正极

　　24 FireWire Data TPA (+) 1394火线数据 TPA(+)

　　25 USB Data (-) USB 数据(-)

　　26 FireWire Data TPB (-) 1394火线数据 TPA(-)

　　27 USB Data (+) USB 数据(+)

　　28 FireWire Data TPB (+) 1394火线数据 TPB(+)

　　USB接口4针定义

　　USB V+(红)

　　USB D-(白)

　　USB D+(绿)

　　USB GND(黑)

　　焊接导线用到脚针16 23 25日和27日充电接口的组装

　　16 USB GND (-) USB电源负极 **

　　23 USB Power 5 VDC (+) USB 5V 电源 正极

　　25 USB Data (-) USB 数据(-)

　　27 USB Data (+) USB 数据(+)

　　

　　尾插排线改装.......

如何动手改造iPhone添加无线充电功能
