Nextlimit Realflow 10使用教程

Nextlimit Realflow 10是由西班牙Next Limit公司出品的流体动力学模拟软件。它是一款独立的模拟软件，可以计算真实世界中运动物体的运动，包括液体。下面小黑游戏小编就来跟大家分享一下关于新手使用RealFlow的入门基本操作和使用技巧方法，希望对大家有所帮助！一、RealFlow的显示和基本操作1 视图显示

• 2019-04-10Nextlimit Realflow 10 Mac 汉化补丁

一、RealFlow的显示和基本操作

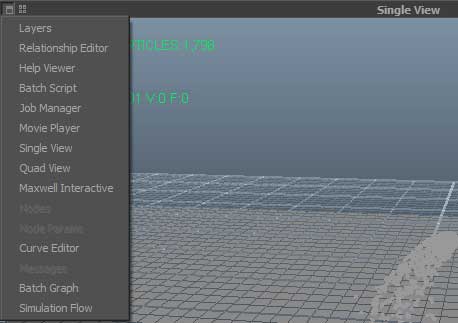

1 视图显示：单视图和四视图的切换，也可以在视图中按1-4键来切换不同的视图，5选择摄像机视角观看场景

2 模型显示：在视图中按7 8 9 0可以切换显示的方式，8和0常用在View菜单或者是在模型右键中的Scene Shading也可以进行切换，显示/隐藏选中模型 MAXWell渲染/不渲染选中模型 选中模型的显示方式，同上

3 坐标轴切换：

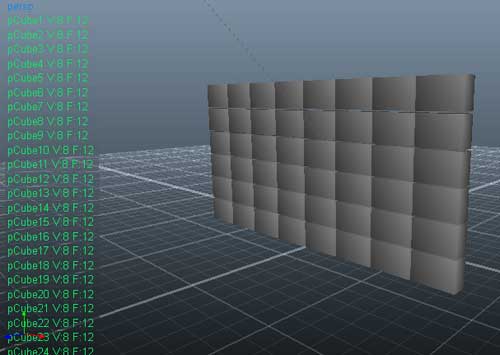

4 信息显示：默认情况，RF显示所有node的基本信息。可以设置为只显示选中模型的信息File-Preference-display

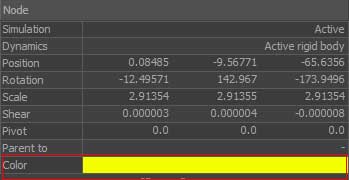

5 模型颜色：在Node中的color中选择模型的颜色

二、RealFlow发射器简单介绍：

1 发射器：发射器的选择决定了发射粒子的整体形态，要熟悉每一种发射器

2 模拟：A开始/停止模拟 Ctrl+A相当于Reset，同时选中两个发射器，在参数面板中进行调节，两个发射器的参数都会改变，有多少个发射器，每个发射器发射了多少粒子，TC模拟之后，根据当前帧速率，播放有多长时间，F当前模拟在第几帧，ST模拟话费了多长时间

3 基本参数：Type类型不同，参数也不同。

三、RealFlow全局尺寸的设置

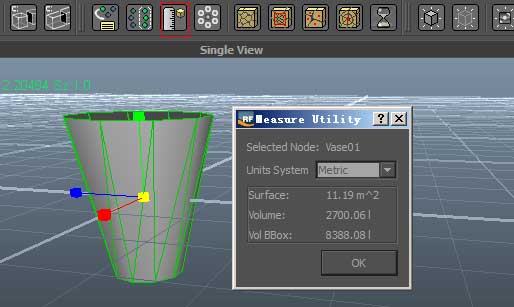

01 默认情况，每一个子网格为1m*1m大小，显然图中的杯子尺寸是不现实的，查看场景中模型的真实尺寸见下图：

02 可以在参数面板中缩小模型的尺寸，经过不断的实验，直至模型到达真实的尺寸，但是经过缩放之后，模型将变的非常小，realfow无法进行模拟，显然简单的缩小模型的尺寸是不现实的，所以可以考虑将场景中的场进行全局缩放。

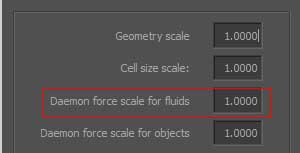

03 可以将缩小后的尺寸与场景中的原始尺寸做一个比例，然后对场进行缩放，经过缩放之后，如果在参数面板调节场参数，应该乘以缩放的倍数

05 要注意的是，模拟的最小步幅也要进行增大，因为缩放倍数可能为百倍或几十倍，对步幅进行如此之大的缩放显然是不正确的，因为适可而止。

四、实时观看RealFlow的模拟效果：

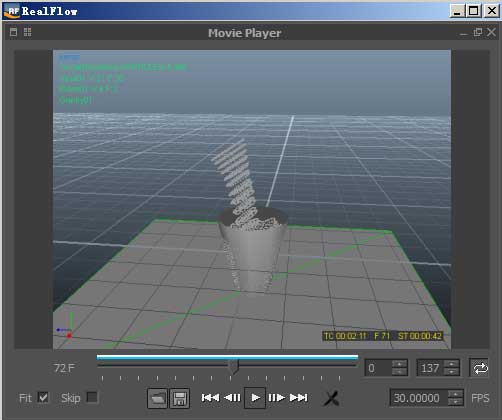

模拟之后，按照图中标示利用OpenGL Preview进行预览，打开之后，会自动读取缓存，读取之后会出现第二张图片的中的实时播放窗口

五、RealFlow的全局关联和专属关联：

1 无论是专属关联还是全局关联，指的是！发射器！与模型、场、发射器之间的碰撞和影响

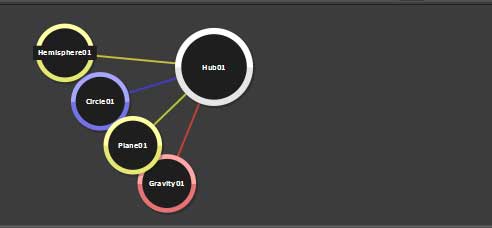

2 Realflow2013中的Hub就是全局关联，连接到Hub中的node相互影响；专属关联就是，断开全局关联，连接到发射器上的nodes，这些nodes与发射器相互影响，没有连接的nodes不会相互影响

3 按住Ctrl拖动Node到另一个Node就会关联Node，选中图中的连接线，delete就会断开关联

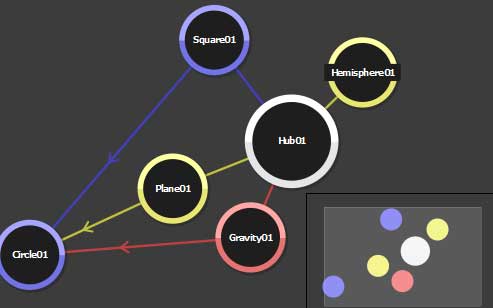

4 专属关联，连接方向的确定：所有的模型、场，有时也有发射器，连接到发射器上

六、RealFlow初始状态的5个步骤：Realflow的初始状态不仅适用于流体模拟，也适用于刚体和柔体

1 锁定工具，不保存模拟缓存，时间滑块始终保持在第0帧

2 进行模拟，在发射一定数量的粒子之后，将Speed改为0，停止发射

3 使用初始状态、设置初始状态

4 勾选Reset to initial state

5 解除锁定

七、最后，RealFlow软件的缓存：

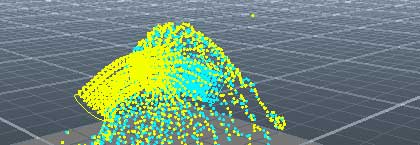

1 缓存的作用：发射器不需要重新进行模拟，直接使用已经保存的缓存文件，假设场景中有两个发射器，其中黄色发射器需要进行重新模拟，青色发射器不需要重新模拟，青色发射器使用缓存即可

2 使用缓存的标志分别代表：每个发射器的状态直接显示在node上

①、Inactive：发射器不进行任何模拟

②、Active：每一次点击Simulate都重新进行模拟

③、Cache：使用缓存，模拟效果由缓存文件决定
