Pspice电路仿真实用操作教程

PSpice软件具有强大的电路图绘制功能、电路模拟仿真功能、图形后处理功能和元器件符号制作功能，自动进行电路检查，生成网表，模拟和计算电路。Pspice现在是集成到Cadence中的一个电路仿真工具，能通过Pspice模型的原理图仿真电路的输出结果。其大致步骤是：

1. 创建仿真工程

执行菜单命令File->New->Project，选择Analog or Mixed A/D，然后选择一个模板（这个看自己需要，也可以是空工程）

2. 添加仿真元件库

仿真所用的元件必须要有Pspice模型，Cadence安装目录下/tools/capture/library/pspice中所有的元件库都含有Pspice仿真模型。

/tools/capture/library/pspice下的库很多，比如：

Analog：包含无源元件（R、L、C），互感器，传输线，以及电压和电流非独立的源（电压控制的调用源E、电流控制的电流源F、电压控制的电流源G 和电流控制的电压源H）

Source：给出不同类型的独立电压和电流源，例如：Vdc（直流电压），Idc（直流电流），Vac（交流电压），Iac（交流电流），Vsin（正弦电压），Vexp（指数电压），脉冲，分段线性，等

Eval：提供二极管（D…），双极型晶体管（Q…），MOS 晶体管，结型场效应晶体管（J…），真实运算放大器；如u741，开关（SW_tClose, SW_tOpen），各种数字门和元件

Abm：包含一个可以应用于信号的数学运算符选择，例如：乘法（MULT），求和（SUM），平方根（SWRT），拉普拉斯（LAPLACE），反正切（ARCTAN），等

Special：包含多种其他元件，像参数、节点组，等

3. 绘制原理图

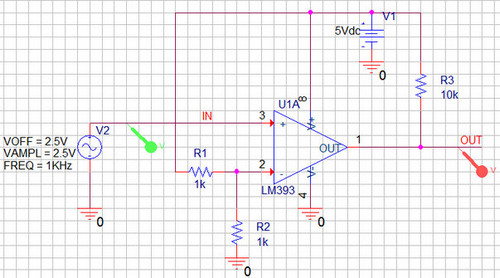

就以上面找到的LM393电压比较器为例：

sch

其中的元件来自不同的Pspice库（/tools/capture/library/pspice目录下）：

电阻：Analog

电压比较器LM393：opamp

直流电源V1（Vdc）：Source

正弦电源V2（VSIN)：Source

4. 设置仿真参数并执行仿真

这步是最重要的，也是做仿真分析的目的——你要仿真什么？

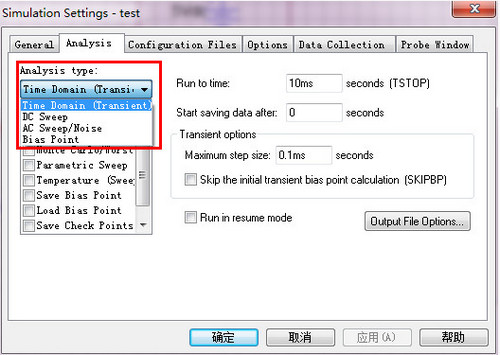

通过菜单命令PSpice->New Simulation Profile设置仿真参数，如下图，可进行共4种类型的仿真：

Profile

时域仿真：

直流扫描：

交流扫描：一般用于频域及相位分析

偏置点分析：

这里就以一个上面电路的时域仿真为例，如上图，设置仿真时间10ms，仿真最大步长0.1ms。

设置好了仿真类型参数，接着添加探针，观测我们感兴趣的值（电压、电流），在工具栏中点击RUN开始仿真，

run

仿真结果默认会在电路网络上显示偏置电压值（可通过工具栏按钮选择显示与不显示），同时会弹出上面设置的时域仿真分析结果波形：

result

5. 分析仿真结果

还是那句话，仿真是为了帮助分析，因此做仿真后的分析是必不可少，相对于前面的软件傻瓜操作，分析更为重要。

我们来分析仿真与电路预期的效果是否一致？

原电路时一个LM393的电压比较电路，反相输入端电压通过等值的1K电阻分压（运放输入阻抗近似无穷大），因此理论上为2.5V。所以当正相输入端电压< 2.5V时，输出为低电平（0V），否则为高电平（LM393的输出电平电压通过上拉电阻的电位确定，这里使用10K电阻上拉到5V）。

我们来看看仿真结果：输入为正弦波（峰峰值5V，直流分量2.5V），当正弦波（绿线）>2.5V时，输出（红线）为高电平；当正弦波（绿线）< 2.5V时，输出（红线）为50mV->0V为低电平，这50mV是由于运放本身造成的，对输出电平判别而言值可以忽略。

参考资料

PSPICE简明教程. 宾西法尼亚大学电气与系统工程系. 编译：陈拓, 2009年8月4日.

这是一份学习操作Pspice分析的很好的资料，文档逻辑清晰，语言简明，非常适合初学者。里面有不少的例子关于4种仿真类型的具体例子，可谓比较全面。

Pspice教程(基础篇+进阶篇). 上海银利电子有限公司（下载的文档上是这样标的，如有侵权请联系）.

大致浏览了一下，和上面的参考资料[1]差不多，参数分析部分更为详细（包括蒙特卡洛分析、傅里叶分析等），但关于入门的介绍感觉没[1]那么直观，作为进阶使用PSpice参考还是不错的。

在PSPICE 中使用德州仪器 (TI) SPICE 模型. http://www.ti.com

文档的TI网站链接是http://www.ti.com.cn/cn/lit/an/zhca088/zhca088.pdf，从题目就可以看到，不用说了。有些PSpice模型在Cadence默认的PSpice目录中是没有的，但器件方可能会提供该模型，TI官网上就可以下载许多PSpice元器件模型，这些模型可用于电路设计前的仿真，提高电路设计的正确率。

LMV791: Application Note 1516 Pspice Universal Test Circuits. http://www.ti.com

好吧，也是TI的文档，是TI的关于运放的PSpice测试电路设计，当然比较偏应用了。
